W4 衛浴窗
橫拉扇電控化的三個結構性問題
依貴公司提供之衛浴詳圖，本樘窗為一樘三片。下段固定片施工單純；上段兩片橫拉扇要做電控，必須加裝伸縮電線盒——而這在衛浴對外鋁窗上，會同時撞到收整空間、防水氣密與外觀收尾三件事。本書說明問題來源、我們實際做過的案場證據，以及三個可行方案。
現況判讀
W4 為一樘窗、三片玻璃。結構開口 1750 W × 1750 H（上 550 ＋ 中橫料 60 ＋ 下 1200），窗台高 700，故窗頂距地約 2450。依平面圖，本窗位於浴缸長邊牆面正上方，屬濕區直接受水與蒸氣影響的範圍。
| 部位 | 型式 | 玻璃尺寸 | 每戶片數 | 電控施工難度 |
|---|---|---|---|---|
| 上段 左／右 | 橫拉窗，兩扇皆可移動 | 750 × 400 | 2 | 高 |
| 下段 | 固定窗 FIX | 1650 × 1090 | 1 | 低 |
| 每戶合計 | 2.40 m² | 3 | — | |
圖面未標註玻璃成品尺寸。上表為依立面比例推估之值，實際須以鋁窗廠槽深與現場丈量為準；報價單第 1 條已載明「現場施做以實際覆量尺寸為準，單價不變」。
為什麼橫拉扇特別難
電控玻璃需要持續供電。固定片一次接線即完成，電極可完全藏進框內；橫拉扇則不同——窗扇每次開關，電線都必須跟著往復移動。業界標準解法是加裝伸縮電線盒（我方施工規範標準件：8.5 × 8.5 × 3.5 cm）。
但這套做法原本是為室內懸吊橫拉門設計的。移植到衛浴對外鋁窗，會遇到四個問題：
沒有可以藏線盒的地方
室內橫拉門的做法是「軌道後方預留線盒空間」，再以木作軌道盒收整。鋁窗框斷面僅約 4～5 cm 深，且緊貼結構牆與磁磚完成面，沒有木作軌道盒可用——線盒無處可藏，只能外掛於窗框內側或牆面。
維修口與氣密防水互斥
規範明訂「伸縮電線處須開維修口」，以便後續接線與維修更換。但衛浴對外窗是建築防水層與氣密層的一部分，在窗框或周邊牆面開維修口，等同在防水層上開孔，與防水／氣密驗收直接衝突。
收尾無處可包覆
規範明訂「伸縮線盒下緣需與軌道切齊，不能有高低落差」。鋁窗軌道位於窗框上緣，線盒外掛後會在浴缸正上方、約 2450 高的視線範圍形成明顯突出物，此處沒有天花或木作可以包覆。
活動接點長期暴露在濕區
浴缸正上方屬直接淋水與蒸氣區。伸縮線盒的活動線材與接點長期處於高濕、高溫差環境，耐候壽命本質上低於完全封裝在玻璃內的固定片電極。線盒屬活動件，不適用玻璃本體的保固年限。
我們實際做過的對外橫拉鋁窗

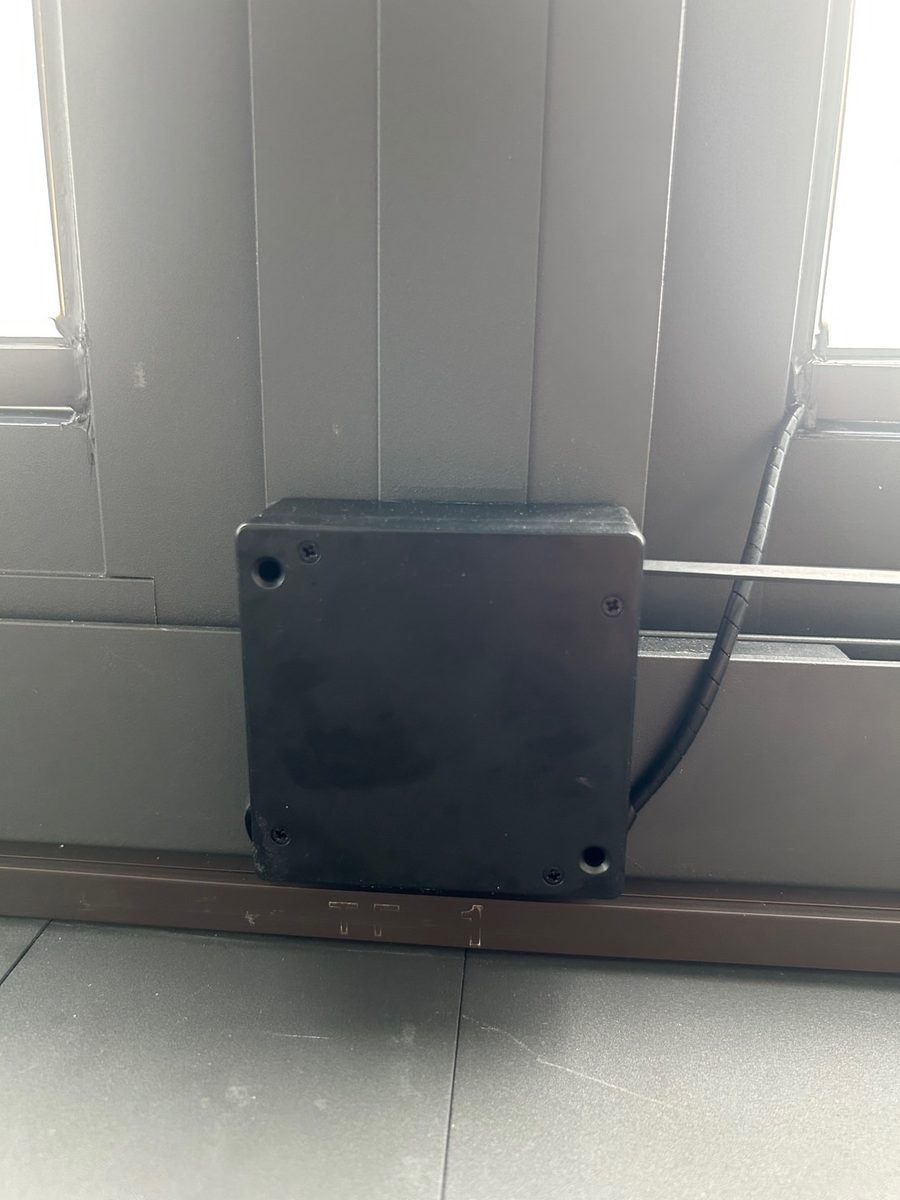

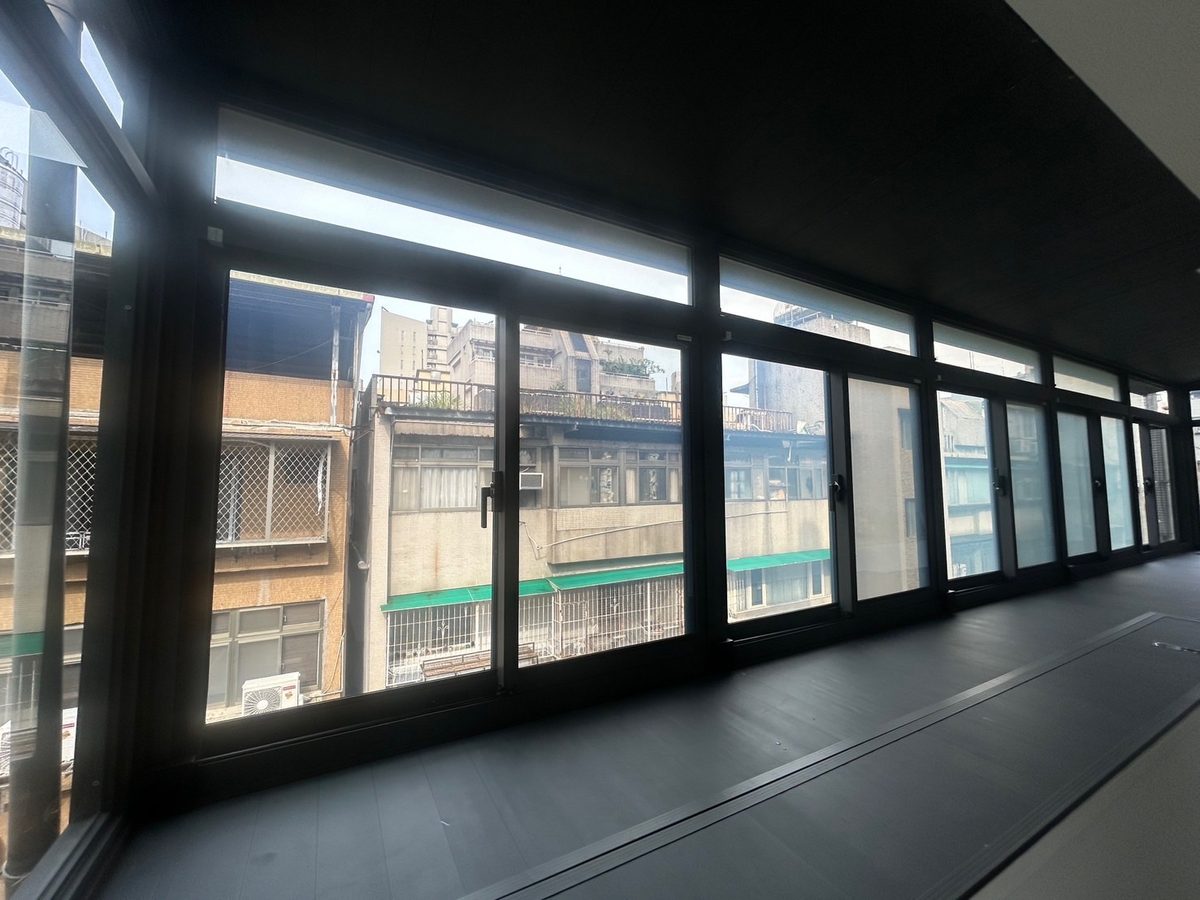

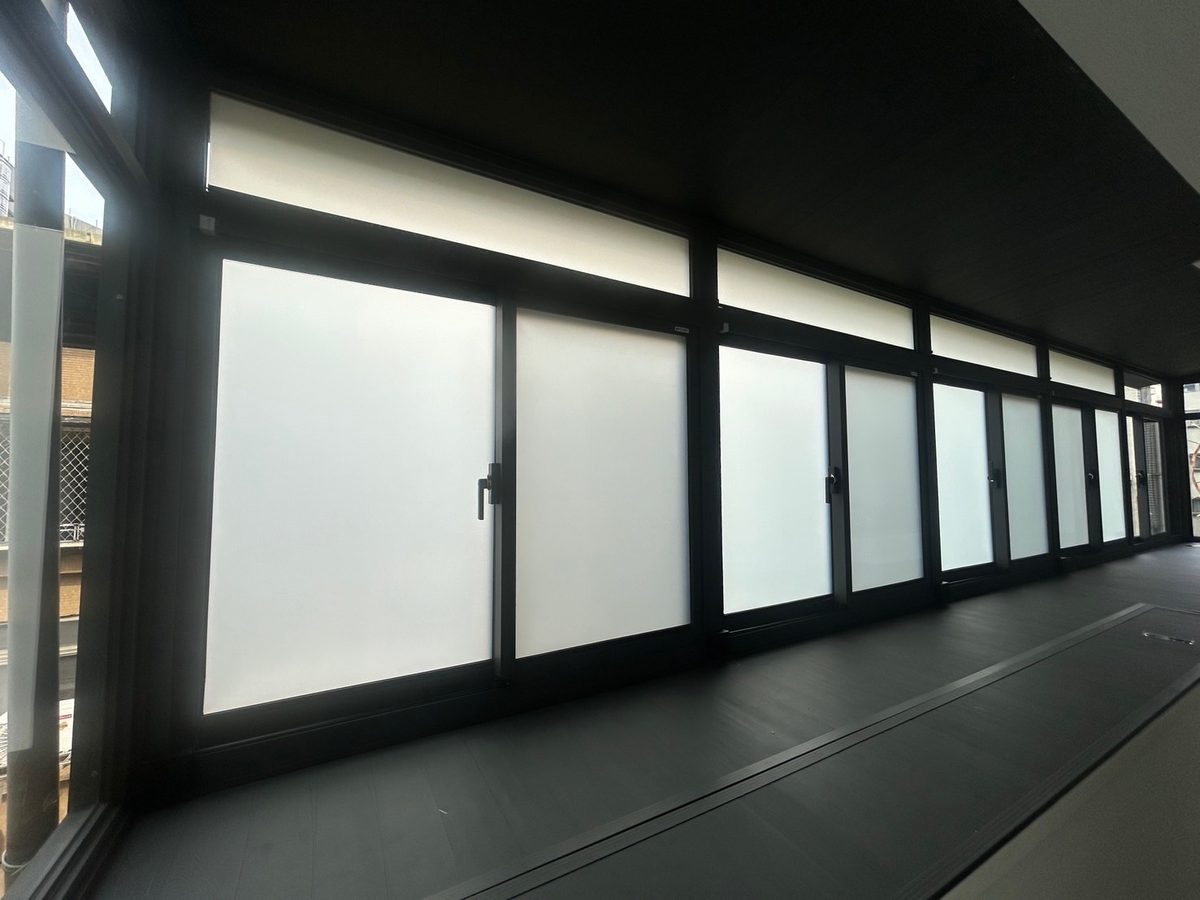

以下為明星電控已完工的對外橫拉鋁窗電控玻璃案場，窗型與本案高度相似——上方固定橫樘 ＋ 下方橫拉扇。這組照片同時說明兩件事：這件事做得出來，以及做出來之後長什麼樣子。

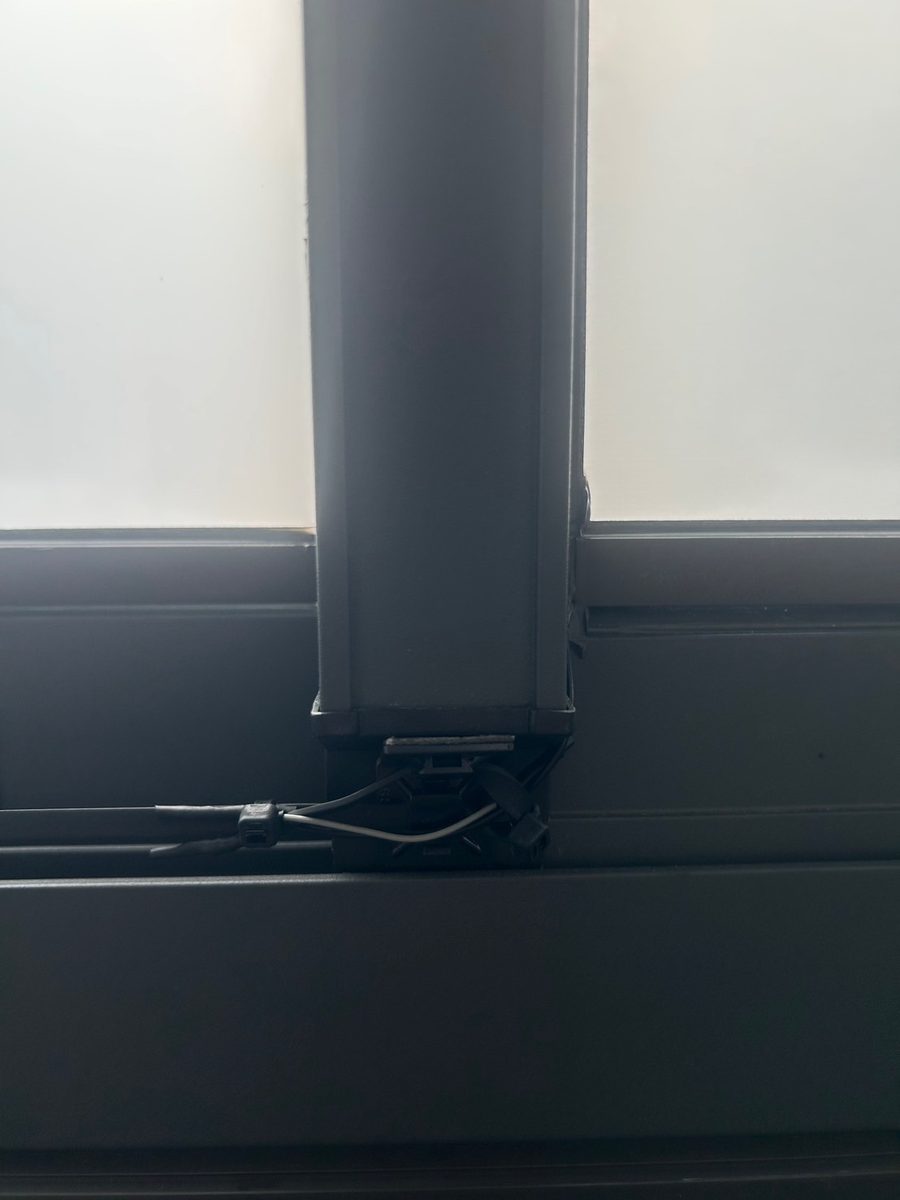

請特別對照第三、四張。該案為乾區室內側，線盒外露尚可接受；本案窗位於浴缸正上方的濕區，相同做法的長期可靠度與外觀衝擊都會明顯放大。
伸縮件的安放方式
下面這段是另一個案場的實拍，該窗同樣是對外橫拉鋁窗。影片完整帶到我們現行的伸縮件安放做法，可作為貴公司與鋁窗廠的設計參考。
請一併預留變壓器的放置位置。電控玻璃需要變壓器供電，本案每戶配置 30W／110V 變壓器一組（附無線遙控器，控制同戶三片玻璃）。變壓器不是耗材，它會長期留在現場，因此需要一個明確的安放點。
設計階段請與水電一起決定三件事：① 變壓器放哪裡（建議窗側牆面或天花維修口內，避開淋水區）、② 二次側電源怎麼到窗邊（建議預留出線盒）、③ 日後維修如何進得去。這三項未定案，現場就會出現變壓器無處安放、只能外掛的狀況。
三個方案
技術上可行，但第 2 節的四個問題必須在設計階段、由龍寶與鋁窗廠一起定案，不能留到現場處理。200 戶重複施作，任何一項未定案都會放大成 200 倍的現場問題。定案清單見第 5 節。
- 遮蔽效果幾乎不打折——下段 1650 × 1090 佔整樘可見面積 75%，且正好涵蓋浴缸與馬桶區的視線高度（700～1900）。
- 上段本來就不需要——上段位於 1900～2450，是採光與通風帶，外部視線本就進不來。
- 完全避開四個問題——無伸縮線盒、無維修口、不動防水層、無外露活動件。
- 可標準化複製——施工單純，200 戶品質一致，交期與售後風險最低。
若通風可由其他方式滿足，將上段改為固定窗，則三片皆可做電控且完全沒有伸縮線盒問題。需在鋁窗設計階段變更窗型，時程上必須趕在下料前。
若採方案 A，施工前必須先定案的六件事
以下提供給龍寶與鋁窗廠作為設計階段的對齊清單。
- 伸縮電線盒（8.5 × 8.5 × 3.5 cm）的放置位置與收整方式，以及由誰施作。
- 維修口的位置、開口尺寸，以及開口後的防水處理由誰負責。
- 二次側電源位置（建議於窗側牆面預留出線盒）與變壓器安裝位置。每戶配置 30W／110V 變壓器一組，附無線遙控器，控制同戶三片玻璃。
- 窗扇玻璃入槽深度與槽寬——膠合後總厚 12 mm，須確認鋁窗料容納得下。
- 上段雙扇皆可移動已確認，故每戶需 2 組伸縮線盒，全案 400 組（已計入報價）。
- 橫拉五金承重——5+5 膠合約 30 kg/m²，上扇每片約 9 kg、下片約 54 kg。
玻璃規格選型
三份報價對應三種膠合規格，調光膜均採用 Startek 2 ／ PDLC 9789（3000K 高清自然光，台灣製）。
| 規格 | 特性 | 適用 |
|---|---|---|
| 5mm 清玻 ＋ 5mm 清玻 | 成本最低。清玻含鐵量高，斷面呈綠邊，在白色系衛浴中最明顯 | 預算優先 |
| 5mm Low-E ＋ 5mm 清玻 | Low-E 補足隔熱。調光膜本身 IR cut > 30%、UV cut > 55%，Low-E 可再降低衛浴受曬時的空調負擔與眩光 | 對外窗較合理的選擇 |
| 5mm 優白 ＋ 5mm 優白 | 透光與色彩還原最佳，無綠邊 | 視覺表現優先 |
建案專屬售後服務
交屋時為每一戶提供專屬保固書。住戶日後可直接聯繫明星電控客服 LINE 官方帳號（@startek），不需經建設公司轉手。
對建案的意義是售後窗口單一化——貴公司的客服不必自行判斷住戶回報的是玻璃、五金還是電控的問題。
檢附報價
三份報價單依玻璃規格分列，量體均為暫估 200 戶、每戶三片。
| 報價單號 | 玻璃規格 |
|---|---|
| SK-SO-0195 | 5+5 mm 清玻強化膠合電控玻璃 |
| SK-SO-0196 | 5 mm Low-E ＋ 5 mm 清玻強化膠合電控玻璃 |
| SK-SO-0197 | 5+5 mm 優白強化膠合電控玻璃 |
報價含電控玻璃、變壓器、伸縮線組、玻璃安裝與弱電配置。付款條件、保固與注意事項詳見各報價單所附條款。
